明渠计量流速面积法:
• 通过测量过水断面面积(实际上过水断面面积是通过测量的水位来换算求得的)与断面流速来求得流量。
• 此方法使用广泛,精度较高,可以测量各种渠道、复杂渠道流量。
【非接触式计量设备】

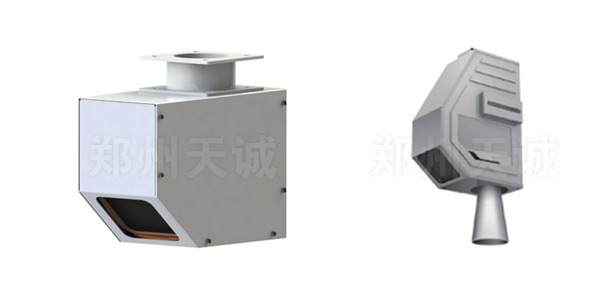

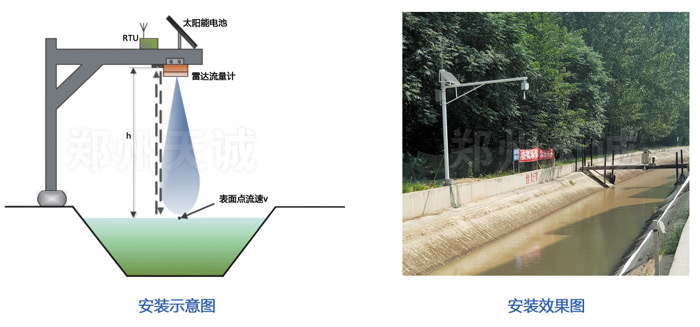

TC-SVR-24Q雷达流量计
TC-SVR-24Q 雷达流量计是基于天诚公司雷达流速仪和雷达液位计,结合与清华大学合作开发的流体力学模型,而开发设计的非接触式明渠雷达流量计。
流量算法:Q=V×S,Q为当前过断面的流量,V为断面平均流速,S为断面面积。
断面面积S:对于规则的渠道,结合渠道的参数、图纸以及雷达液位计测得液位,运用常规的数学公式计算得到。
对于不规则的渠道断面,运用描点法和微积分计算得到S。
实时测的液位、流量、断面平均流速,通过RTU传输于数据监控中心,给水管部门提供实时的决策依据。

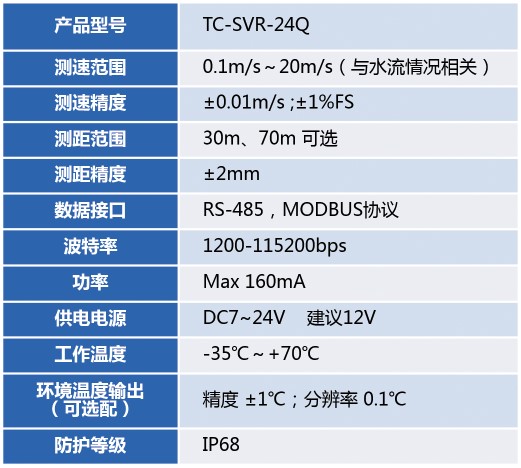

产品参数:
产品特点:
• 免停水安装,施工费用较低
• 全自动稳定可靠,实时在线监测
• 非接触式测量,提高仪器可靠性
• 低功耗,太阳能或者锂电池供电
• 免维护,降低人员成本和劳动强度
当渠道断面很宽时,需进行阵列式多点测量,在明渠中央装一台雷达流量计,根据现场环境,加装 2 台、或者 4台、或者 6 台等更多雷达流速仪在同一个断面上。
应用场合:河道、大中型灌区、水库、污水、地下管网。
【接触式计量设备】

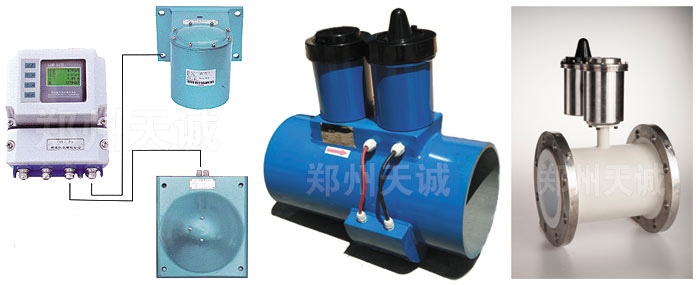

TC-LDM-51 电磁流量计

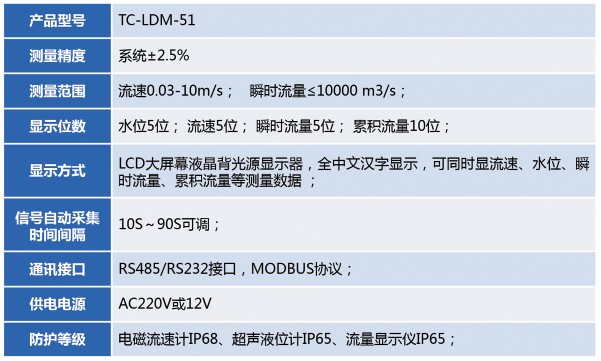

TC-LDM-51 电磁流量计是由流速传感器、液位传感器和流量显示仪组成,是以流速-面积运算法:根据渠道/管道的基本断面形状,配合流量显示仪中实测的水位值、流速值和已置入的渠道/管道几何结构、边坡系数最终通过精密的数学模型运算出渠道 / 管道的流量值。
该系统使用电磁流速仪测量流速值、超声水位计/压力式传感器测量水深,采用GPRS/4G/433无线通讯技术,太阳能/电池供电,系统软件采用B/S或C/S架构,安装简单,调试方便。
产品参数:
产品特点:

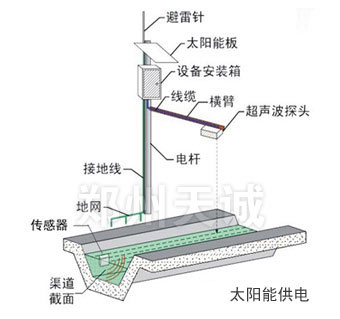

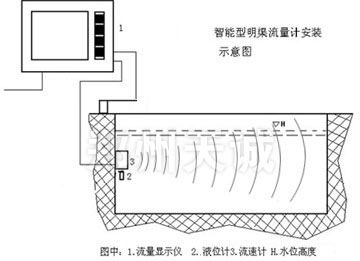

【安装方式】

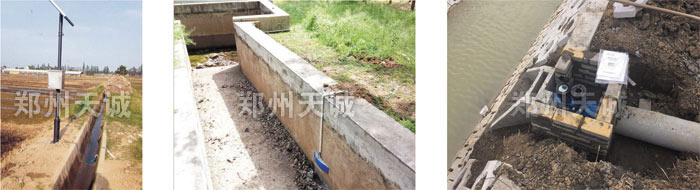

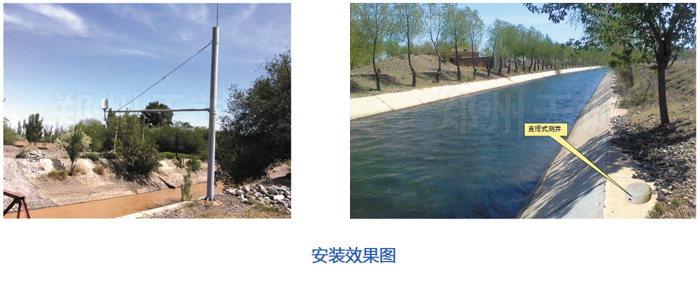

【现地图片】
应用场合:灌区支渠、斗渠、农渠,水库、河流、水利工程、城市供水、污水处理。

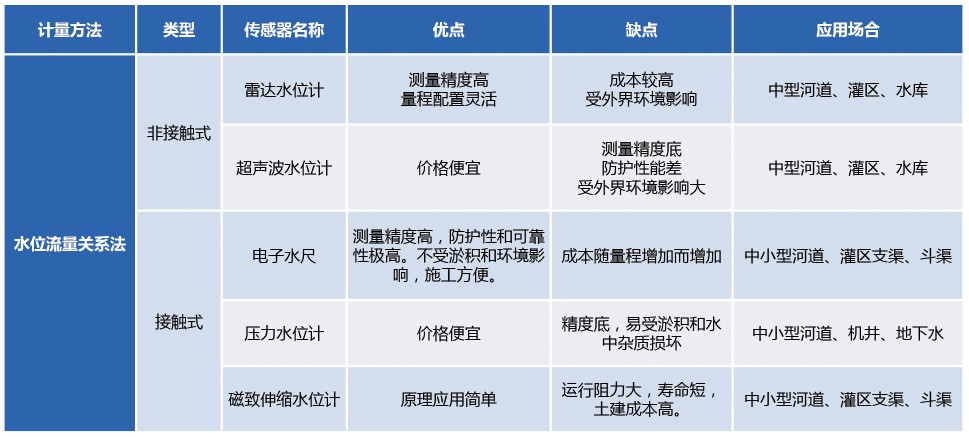

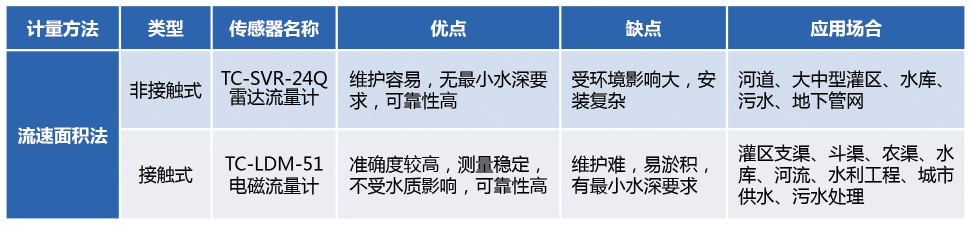

计量方式设备对比表:
明渠计量水位流量关系法:
• 通过断面的流量与测量的实际水位之间的对应关系求得流量。
• 适合测量中小型渠道,安装方式简单,成本低。
• 无法区分死水位时的流量。
【非接触式计量设备】

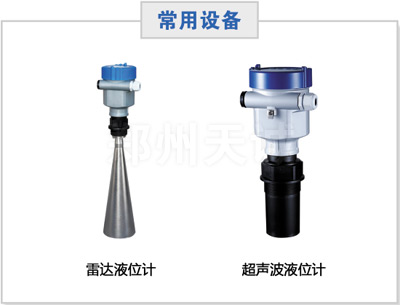

非接触式计量设备是指通过探测自身发出的波被液面反射后的信息换算出水面距传感器探头的距离,最终计算出实际水位,通过经验公式或实验曲线换算成流量来实现计量。
受温度、风、雾等外界自然因素比较大,灵敏度较高,对安装具有较高的要求。
【接触式计量设备】

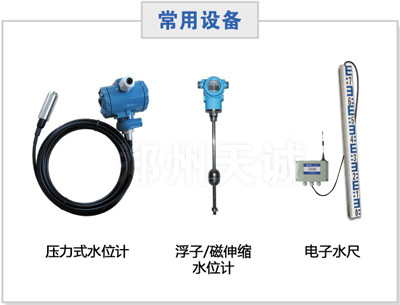

接触式计量设备是指通过投入在水中的水位传感器,直接测得断面的实际水位,通过经验公式或实验曲线换算成流量来实现计量。
受温度、风、雾等外界自然因素比较小测量精度高,安装维护方便。

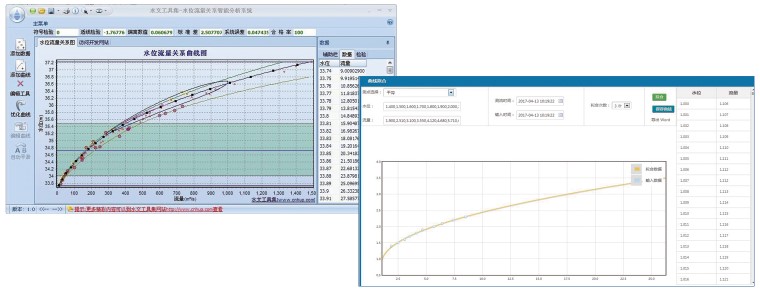

拟合曲线:
计量方式设备对比表:
