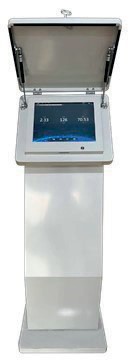

时差法测流系统

MK-7200 型声学全断面时差法流量在线监测系统采用声学时差法原理，实时测量明渠、天然河道等断面的流速、水位、水温等数据，通过流量积算仪进行数据存储、计算、传输。

产品通过安装在河道两岸的工作站的两套设备交互工作来实现测量。通常呈与河流方向4 度角的安装方位，采用双机交替发射调制超声波信号，根据双机接收到对方信号所需时间的差值来确定河道全断面流速。

产品特点

v   可测量断面范围大。该系统采用变频及扩频技术，测量距离可达到 2000 米。

v   左右岸采用无线通信和高精度授时同步系统。系统采用高速数据链自主组网交互及 GPS 北斗授时技术，主从机之间无需拉线。

v   系统抗含沙量能力强。系统换能器采用 90KHz 或 28KHz，可在较高含沙量下 保持数据穿透性，实现高含沙量下系统稳定运行。

v   系统安装方便。水声换能器采用阵列矩阵技术，设备安装时无需精确对准。

v   系统可扩展性强。根据水文断面的具体情况，内置多种信号处理算法，多种水文流量计算模型，也可根据断面设定特殊的测量及安装方式（X型，V型等），可接入多种水位传感器。

技术参数
