涵闸远程监控系统平台

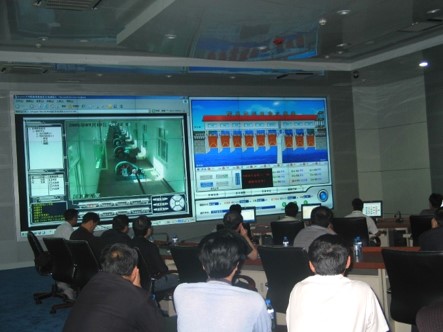

闸门是实现灌区水资源调配的主要手段。涵闸远程监控系统由中心控制站、现地工作站组成，闸门远程控制系统既可现场对闸门进行控制，也可远程进行闸门启闭的自动化控制系统。系统平台是集数据测量展示、逻辑判定、远程控制、设备侦测和保护、报警通知、视频管理、设备管理、用户管理于一体的多业务处理及应用平台软件。主要实现数据采集与处理、运行监视和事故报警、控制与调节、数据通讯，实现闸门自动控制，精准把握闸门开度的调节、流量调节等功能。在中心控制室内能够实现数据集中显示、分析、处理；满足“无人值班、少人值守”的要求。系统设计数据模块、监控模块、远程模块、通信模块等，可实现实时数据监测、数据运算分析、远程控制、自动控制、视频监控、组态画面、故障报警等多项功能。

系统功能

v   远程数据监测

      远程数据的接收、处理与显示，闸门引水计算和历史数据查询与统计；

v   远程闸门控制

      用户在系统的远程监控终端上，通过直接控制和自动控制的工作方式，实现闸门按照要求进行启闭操作；

v   远程视频监视

      从监控终端中实时的看到闸门现场的视频图像，对现场摄像机镜头以及云台进行控制，并对同一监控点的图像进行分发、调配，以满足多用户对同一图像的访问要求；

v   现地自动控制

      工作人员在闸门现场实现监测数据显示、闸门自动控制和闸门运行安全保护等功能的操作；

v   应用管理平台

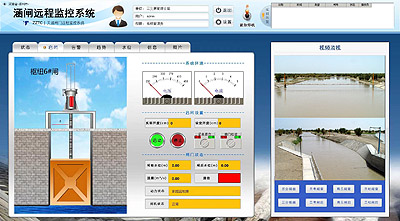

      ① 可视化管理操作。在远程监控终端上，以多级地图为背景，显示被监控闸门的位置分布，闸门(水位、闸高、流量、总引水量、电压、电流等)的运行状态及信息显示,闸门异常告警,闸门视频信息，闸门远程启闭操作等；

      ② 用户管理功能。包括用户身份验证（合法用户能够登录进行相应的功能操作）、用户权限识别（在闸门现地监控系统中，每一用户操作都被判断其操作是否合法，并将用户信息想管理机构发布，当多个机构执行同一操作时，系统执行优先级高的用户指令）、用户权限的释放和回收（高级别用户可以对低级别用户的操作权限进行回收和释放，使低级用户暂时失去对系统的操作能力）。

      ③ 远程维护功能。经过授权的用户可远程配置、修改下属闸门的运行参数，用户可对系统进行远程复位、故障恢复等操作。

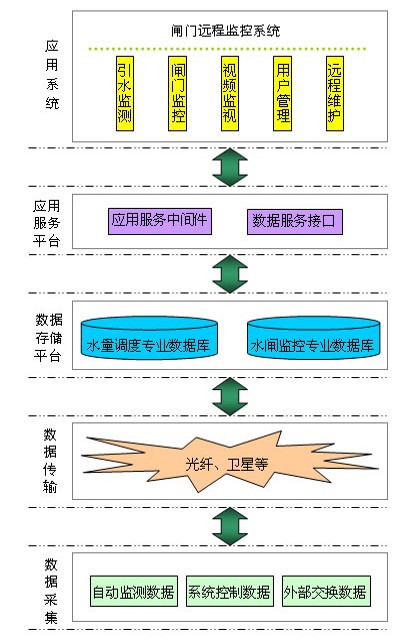

总体结构

v   数据采集

      将与系统有关的各种信息通过不同的手段和技术转换成计算机可辨认的信息。闸门远程监控系统中的信息主要是指闸门水情信息、引水信息、闸门环境状况、闸门工作状况、控制信息和音视频信息等，还包括与其它信息管理系统之间交互的信息。

v   数据传输

      将系统中各种信息采用一定的通信协议和能够利用的通道进行上传下达，包含一部分是数据传输协议、接口，另一部分便是数据传输通道。目前，可利用的数据传输通道包括光纤、微波、卫星、无线移动等方式。

v   数据存储平台

      为应用系统提供高可靠性、高可用性、以及高性能的数据共享和交换服务，它包括水量调度数据库和闸门监控专业数据库两部分，主要负责为防汛决策、水量调度、视频监视等提供对公用的基础信息和各项业务的专用信息的存储、管理与服务。

v   应用服务平台

      本平台是系统资源的管理者，也是应用服务的提供者。平台由数据存取接口、应用服务中间件等部分组成。是一个开放的资源共享和应用集成以及可视化表达的公用服务平台，是业务应用的重要支撑。数据存取接口一方面负责系统内业务数据的交换与处理，另外负责与其它系统（主要是水量调度系统）的数据交换与存取，为其它业务系统提供统一数据接口。应用服务中间件是指实现具体业务处理逻辑的功能模块。应用系统和决策支持系统就是在应用服务平台的基础上进行开发和集成的。

v   应用系统

      直接为用户提供管理运行服务的系统，按照功能可分为引水监测、闸门监控、视频监视、用户管理、远程维护等部分，这些功能将提供对各水调部门日常相关业务处理和信息服务支持，同时也为领导决策提供直观、可靠的实时数据及高效、科学的分析计算方法。
